前3期讲了拉伸强度（扛拉力）、断裂伸长率（测韧性）、冲击强度（耐摔撞），解决了产品“拉不断、摔不裂”的问题。今天要讲的弯曲强度+弯曲模量，是一对“孪生指标”，直接决定产品“抗不抗弯折、承重力够不够、用久了会不会变形”，尤其对杯壶手柄、小厨电支架、结构件等至关重要，新手也能通过图文快速吃透！.

很多人会混淆这两个指标：简单说，弯曲强度看“能不能被弯断”，弯曲模量看“弯了之后容不容易回弹、会不会变形”，二者结合，才能选到“又挺又耐用”的材料。

弯曲强度（Flexural Strength），指塑料试样在静态弯曲力作用下，达到断裂或产生规定挠度时所承受的最大弯曲应力，单位是MPa（兆帕），和拉伸强度单位一致。

通俗讲：用手掰塑料手柄，能掰到断裂前的最大力度对应的应力，就是弯曲强度。数值越高，材料越不容易被弯折断裂，抗弯曲破坏能力越强；数值低，轻轻一掰就可能断。

弯曲模量（Flexural Modulus），也叫弯曲弹性模量，指材料在弯曲变形阶段，应力与应变的比值，单位同样是MPa。

通俗讲：同样掰弯1cm，弯曲模量大的材料，手感更“硬挺”，松开后能快速回弹不变形；模量小的材料，手感偏软，掰弯后容易留永久变形。它是判断材料刚性强弱的关键指标，模量越高，刚性越好，抗变形能力越强。

弯曲强度和弯曲模量采用同一套测试标准、同一台弯曲试验机、同一块试样，一次测试就能同时获取两个数值，效率极高，测试流程简单易懂，贴合国标GB/T 9341（对应国际标准ISO 178）：

1. 制备标准矩形塑料试样（无缺口，尺寸统一）；

2. 采用三点弯曲法（最常用）：将试样两端放在支撑座上，中间用压头以恒定速度向下施压；

3. 机器同步记录施压过程中的“力”和“试样弯曲挠度”，直到试样断裂（或达到规定挠度）；

4. 经公式换算，得到弯曲强度（最大弯曲应力）和弯曲模量（应力-应变比值）。

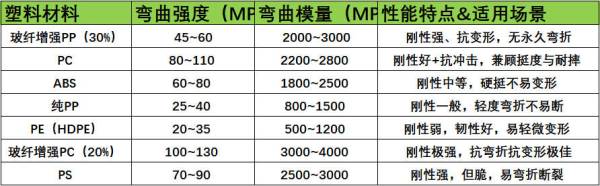

不同塑料的弯曲性能差异极大，改性（如玻纤增强、矿物填充）会让数值大幅提升（刚性变强），整理了杯壶、小厨电核心常用材料的性能范围，精准匹配选材需求：
